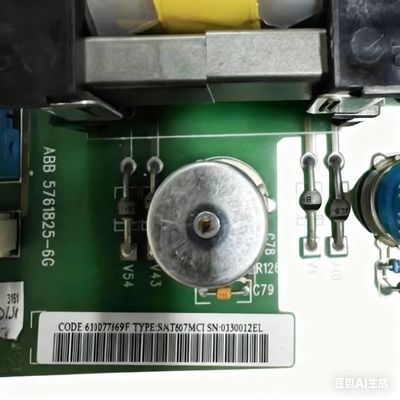

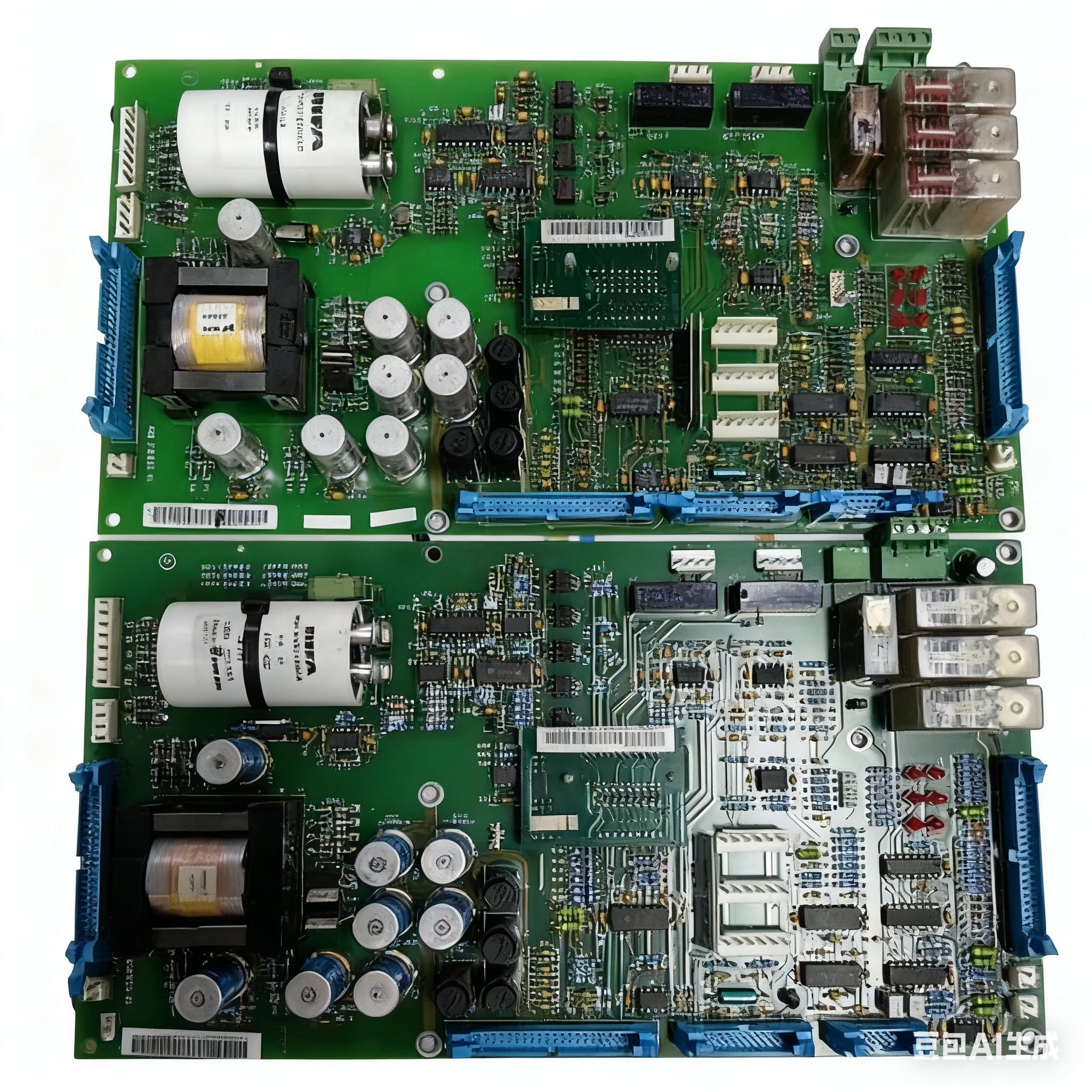

Advant OCS SNAT 607MCI 61027769F บอร์ดอินเทอร์เฟซหลายช่องสัญญาณ ABB พร้อมอินพุตแบบดิฟเฟอเรนเชียล 8 ช่อง

SNAT 607MCI (ABB PN 61027769F) คือบอร์ดอินเทอร์เฟซพัลส์และการสื่อสารแบบหลายช่องสัญญาณสำหรับชั้นวาง Advant OCS โดยจะปรับสภาพสัญญาณตัวเข้ารหัส/มาตรวัดรอบความเร็วสูง กระจายสัญญาณไปยัง CPU และมีลิงก์อนุกรม RS-485/RS-422 แบบแยกอิสระ ช่วยลดการใช้ตัวแปลงภายนอกและลดการเดินสายลง >30% ในการใช้งานกระดาษ โลหะ พลังงาน และทางทะเล

• อินพุตดิฟเฟอเรนเชียล 8 ช่อง - ตัวเข้ารหัส/tacho A, /A, B, /B, สูงสุด 250 kHz
• เอาต์พุตแบบพุชพูล 24 V - 8 ช่อง, สูงสุด 0.5 A, ป้องกันการลัดวงจร
• พอร์ตอนุกรมแบบแยก - RS-485/RS-422, 115.2 kbaud, Modbus-RTU Slave
• อินพุตแรงดันไฟฟ้าหลายระดับ - 5 V หรือ 24 V เลือกได้ด้วยจัมเปอร์
• Plug-and-play - คลิปราง DIN, แหล่งจ่ายไฟ 24 VDC, การวินิจฉัย LED
• อุณหภูมิกว้าง - ขณะทำงาน 0…+70 °C, การจัดเก็บ -40…+85 °C
• การอนุมัติทั่วโลก - CE, UL 508, ABS มารีน, RoHS, REACH

• การกระจายพัลส์ไดรฟ์ส่วนเครื่องกระดาษ
• การอ้างอิงความเร็วของขาตั้งโรงรีดโลหะ
• ไดรฟ์ป้อนโรงสีถ่านหินของโรงไฟฟ้า
• ลิงค์ตัวเข้ารหัสแบบ Thruster ทางทะเล (ได้รับการรับรอง ABS)
• การปรับปรุงชั้นวาง Advant Controller 31x/41x/51x รุ่นเก่า

• คอนโทรลเลอร์: AC 31x, AC 41x, AC 51x (Advant OCS)
• แร็ค: 07 KR 91, 07 KT 92, 07 SK 50 (ความกว้าง 1 ช่อง)
• ไดรฟ์: DCS 500/600/800, ACS 600/800 (เฟิร์มแวร์รุ่นแรก)
• อินเทอร์เฟซ PLC: CI930F, CI867K01 ผ่าน Modbus-RTU
• บอร์ดรุ่นเก่า: 07 SK 50, 07 KR 91, 07 KT 92 พร้อมสายอะแดปเตอร์ 3BSE018114R1

1. เลื่อนบอร์ดเข้าไปในชั้นวางด้านในของราง DIN ขนาด 35 มม. สลักจนกระทั่งคลิก
2. ตั้งค่าจัมเปอร์ - เลือกระดับอินพุต 5 V หรือ 24 V; ยุติ RS-485 หากโหนดสุดท้าย
3. ตัวเข้ารหัสสายไฟ - ใช้สายคู่ตีเกลียวแบบมีชีลด์ ชีลด์ต่อสายดินที่บอร์ดเท่านั้น
4. เชื่อมต่อ 24 V - สังเกตขั้ว; ไฟ LED สีเขียว "PWR"
5. กำหนดค่าคอนโทรลเลอร์ - เลือกแหล่งที่มา "EXT PULSE" ตั้งค่าพัลส์/การหมุน
6. ตรวจสอบพัลส์ - ออสซิลโลสโคปบนขั้วเอาท์พุทควรแสดงคลื่นสี่เหลี่ยมที่สะอาด
