Name: 24V SDCS-IOE-2 61208097 Tarjeta de extensión de E/S de accionamiento de CC ABB DCS-800 Aislamiento galvánico
Brand: Xiamen IntelliLink Global Electronic Products Co., Ltd
SKU: Se aplicará el método siguiente:
Price: 799 USD
Availability: InStock

Inicio Productos Módulo ABB

24V SDCS-IOE-2 61208097 Tarjeta de extensión de E/S de accionamiento de CC ABB DCS-800 Aislamiento galvánico

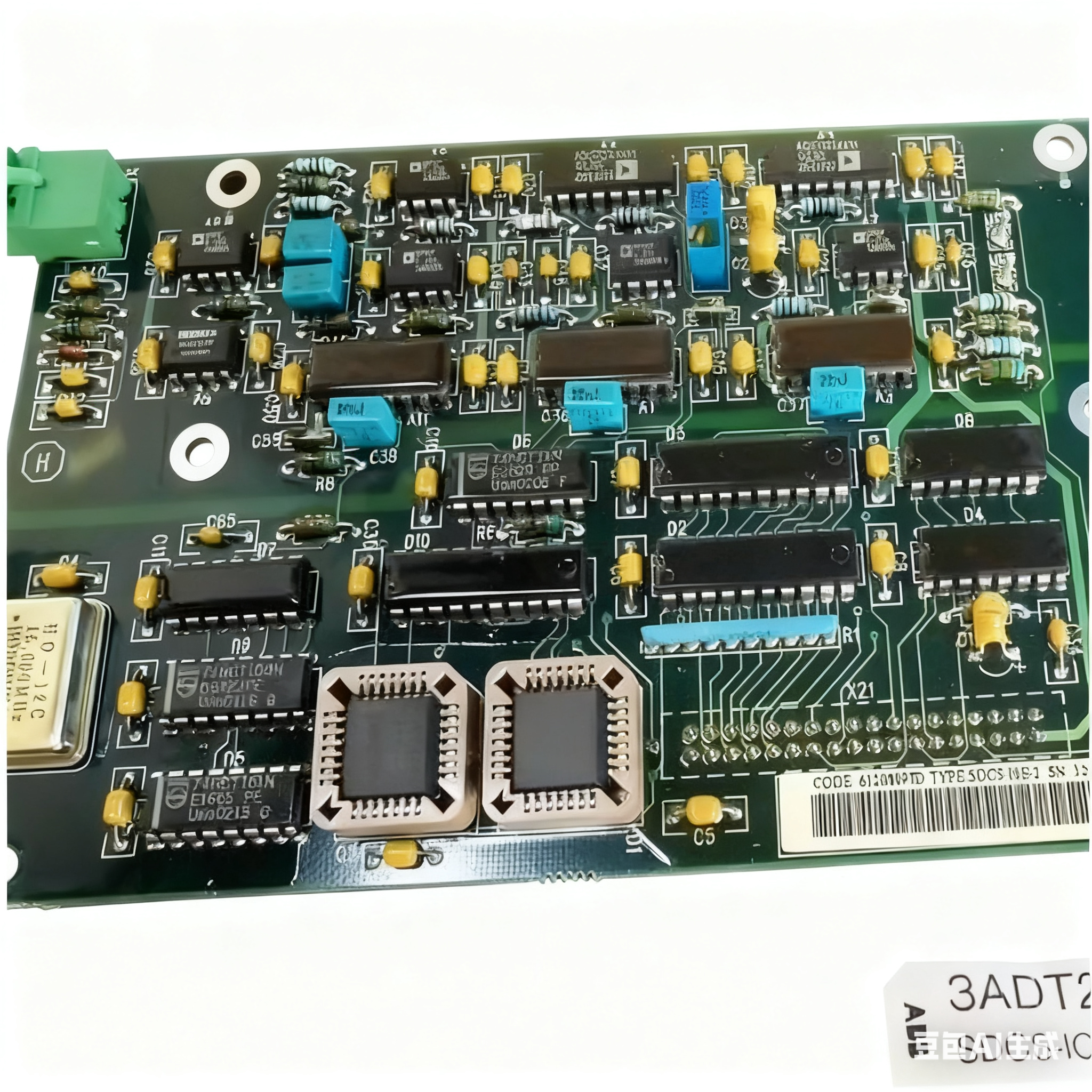

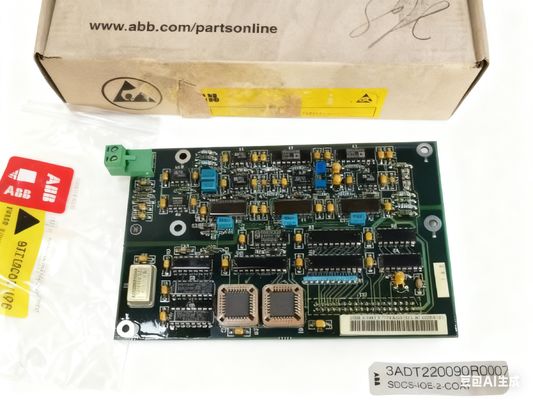

24V SDCS-IOE-2 61208097 ABB DCS-800 DC Drive I/O Extension Board Galvanic Isolation

Datos del producto:

Lugar de origen:	Finlandia
Certificación:	COC
Número de modelo:	Se aplicará el método siguiente:

Pago y Envío Términos:

Precio:	$799
Condiciones de pago:	T/T

Contacto

Descripción detallada del producto

Tipo:	Módulo	Envío por:	DHL/UPS/EMS/FEDEX/TNT o agente, etc.
plazo de entrega:	En stock	Tipo de producto:	Módulo
Pago:	T/T	Término comercial:	ExW
Resaltar:	24V SDCS-IOE-2 61208097 ABB , Aislamiento galvánico SDCS-IOE-2 61208097 ABB , Módulo de E/S de ABB para accionamiento de CC

SDCS-IOE-2 61208097 ABB DCS-800 Placa de extensión de E/S del variador de CC

Instantánea del producto

SDCS-IOE-2 (ABB PN 61208097) es una placa de extensión de E/S enchufable para convertidores de CC DCS-800. Agrega 16 entradas digitales, 8 salidas digitales, 4 entradas analógicas y 2 salidas analógicas a la interfaz de control estándar DCS-800, eliminando módulos de E/S externos y reduciendo el cableado del panel en > 30%. El suministro integrado de 24 V CC, la protección contra cortocircuitos y el diagnóstico LED lo convierten en la opción predeterminada para modernizaciones de accionamientos CC de papel, metales, grúas y barcos.

Características y beneficios clave

32 E/S de señal mixta- 16 DI, 8 DO, 4 AI, 2 AO en una ranura
Alimentación a bordo de 24 VCC- 0,5 A para sensores, protegidos y monitorizados
Aislamiento galvánico- 1 500 V canal a lógica, 500 V canal a canal
Conectar y usar- Clip de riel DIN, intercambio en caliente, estado LED para cada punto
Amplia temperatura- 0…+70 °C en funcionamiento, -40…+85 °C en almacenamiento
Certificados globales- CE, UL 508, ABS marino, RoHS, REACH

Especificaciones técnicas

Número de pieza	SDCS-IOE-2 61208097
Función	Tarjeta de extensión de E/S para DCS-800
Entradas digitales	16 × 24 VCC, filtro de 2 ms, IEC 61131-2 tipo 3
Salidas digitales	8 × 24 V CC, 0,5 A, resistente a cortocircuitos
Entradas analógicas	4 × ±10 V / 0-20 mA / 4-20 mA, 12 bits, configurable
Salidas analógicas	2 × ±10 V / 0-20 mA, 12 bits, configurable
Aislamiento	1 canal a lógica de 500 V RMS
Suministro a bordo	24 VCC ±10 %, 0,5 A para sensores
Hora de actualización	1 ms digital, 2 ms analógico
Dimensiones (Ancho×Alto×Largo)	100 × 22,5 × 115 mm
Peso	0,17 kilos
Temperatura de funcionamiento	0 - 70°C
Temperatura de almacenamiento	-40 - +85°C
Humedad	95 % HR sin condensación
Protección	IP20
Certificaciones	CE, UL 508, ABS, RoHS

Aplicaciones típicas

Accionamientos CC seccionales de máquinas papeleras (bucles de tensión y velocidad)
Controles del soporte del laminador de metales (par y posición)
Accionamientos de elevación y traslación de grúa (carga compartida)
Unidades de CC para propulsores marinos (certificados por ABS)
Modernización de sistemas DCS-500/600 que necesitan E/S adicionales

Unidades/CPU compatibles

Convertidores de CC: DCS-800 (todos los tamaños de bastidor AR)
Inversores: ACS-800-U11 (cuando se utiliza como alimentación de bus de CC)
Interfaz PLC: CI-858, CI-867 vía DriveBus o Modbus-TCP
Actualización heredada: reemplaza SDCS-IOB-3 + bastidores de E/S externos

Instalación y puesta en marcha

Monte la placa en un carril DIN de 35 mm dentro del DCS-800; clip hasta que el pestillo haga clic.
E/S de cables: utilice pares blindados, protección de tierra únicamente en la entrada del panel.
Conecte 24 V - observe la polaridad; Luces LED verdes "PWR".
Configure la unidad: seleccione "IOE-2" en DriveStudio, establezca rangos y escalas.
Señales de prueba: fuerce un DO, mida 24 V; Inyecte 4 mA en AI, verifique el recuento.

Diagnóstico LED

CONDUJO	Color	Significado
PWR	Verde	Alimentación de 24 V correcta
DI 0-15	Amarillo	Entrada activa
HACER 0-7	Amarillo	Salida activa
AI/AO	Parpadeo verde	Conversión en curso
FALLA	Rojo	Sobrecorriente, subtensión
