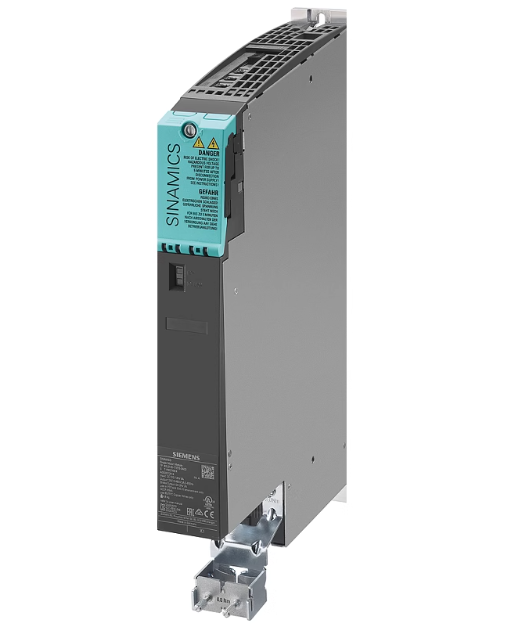

Name: 6SL3120-1TE23-0AC0 SIEMENS SINAMICS S120 Single Motor Module
Brand: Xiamen IntelliLink Global Electronic Products Co., Ltd
SKU: 6SL3120-1TE23-0AC0
Availability: InStock

Главная страница Продукция Siemens plc

6SL3120-1TE23-0AC0 SIEMENS SINAMICS S120 Single Motor Module

Подробная информация о продукте:

Место происхождения:	Германия
Фирменное наименование:	SIEMENS
Сертификация:	COC
Номер модели:	6SL3120-1TE23-0AC0

Оплата и доставка Условия:

Количество мин заказа:	1 шт.
Упаковывая детали:	Оригинал
Время доставки:	3-5 рабочих дней
Условия оплаты:	Т/Т
Поставка способности:	10 штук один день

контакт

Подробное описание продукта

Тип:	Модуль	Доставка:	DHL/UPS/EMS/FEDEX/TNT или агент и т. д.
Время выполнения:	В наличии	Тип продукта:	Модуль
Оплата:	Т/Т	Торговый срок:	Exw
Выделить:	Моторный модуль SIEMENS SINAMICS S120 , SINAMICS S120 одноприводный двигатель , SIEMENS S120 motor module

6SL3120-1TE23-0AC0 Однодвигательный модуль SIEMENS SINAMICS S120

Снимок продукта

6SL3120-1TE23-0AC0 — это однодвигательный модуль SINAMICS S120 книжного размера в корпусе «C», который преобразует 600 В постоянного тока (из общей шины постоянного тока) в 3-фазное 400 В переменного тока, 30 А для высокопроизводительных серводвигателей или асинхронных двигателей. Встроенный силовой каскад IGBT, встроенные функции безопасности и интерфейс DRIVE-CLiQ по принципу «включай и работай» сокращают занимаемое на панели пространство, проводку и время ввода в эксплуатацию до 30 %.

Ключевые особенности и преимущества

Длительная мощность 30 А – 11 кВт при 400 В, типоразмер C, ШИМ до 8 кГц
Вход шины постоянного тока 600 В — соответствует активным модулям питания 6SL3130-7TE... или модулям питания Smart
Встроенная безопасность: Safe Torque Off (STO), Safe Stop 1 (SS1), сертификат SIL 3 / PL-e.
Внутреннее воздушное охлаждение – тихое, не требующее обслуживания; без внешнего вентилятора до температуры окружающей среды 50 °C
В комплект входит DRIVE-CLiQ — автоматическое определение датчика, температуры и электронной заводской таблички
Книжный формат C — ширина 50 мм, высота 270 мм, глубина 226 мм; экономит место на панели
Оптимизированная схема импульсов — снижает нагрев двигателя и звуковой шум.
Глобальные сертификаты - CE, UL, cUL, ATEX Cat 3, RoHS, REACH

Технические характеристики

Параметр	Ценить
Номер детали	6SL3120-1TE23-0AC0
Семейство продуктов	SINAMICS S120 Однодвигательные модули
Вход	600 В постоянного тока (510–720 В)
Выход	3 переменного тока 0–400 В, 0–600 Гц, 30 А
Размер кадра	Книжный формат C
Охлаждение	Внутренний воздух (AF)
Частота ШИМ	2–8 кГц (по умолчанию 4 кГц)
Перегрузка	150 % в течение 60 с, 200 % в течение 3 с
Эффективность	≥ 98 % при номинальном токе
Потери	≤ 190 Вт при 30 А/4 кГц
Изоляция	Усиленная, 3,3 кВ основная/1,5 кВ фаза-фаза
Разъем питания	Экранированная вилка, 6-полюсная + PE
Интерфейс управления	ПРИВОД-CLiQ RJ-45
Терминалы безопасности	2СТО, 1СС1 (вставной)
Окружающий	0–40 °C (до 55 °C со снижением характеристик)
Хранилище	-25 - +70 °С
Защита	IP20
Масса	7,9 кг
Размеры (ШВГ)	50270226 мм
Сертификаты	CE, UL 508, cUL, ATEX Cat 3, SIL 3 STO

Типичные применения

Сервопрессы, упаковочные машины, роботизированные руки
Высокоскоростные приводы шпинделя (до 600 Гц)
Главные приводы экструдера (постоянный крутящий момент)
Стендовые динамометры
Конвейеры ATEX для зоны 22 (с двигателем Ex e)

Совместимые системные компоненты

Модуль питания: 6SL3130-7TE23-6AA3 (36 А активный)
Блок управления: CU320-2 PN (6SL3040-1MA01-0AA0)
Двигатель: 1FK7, 1PH8, 1LE1, серво/индукционный двигатель стороннего производителя.
Тормозной резистор: 6SL3100-1BE23-0AC0 (0,3 кВт, 160 Ом)
Кабель: 6FX□002-5□□□□ (энкодер) + 6FX□008-1□□□□ (питание)

Установка и запуск

Крепление модуля на DIN-рейку 35 мм; момент затяжки винтов 2 Н*м.
Подключить шину постоянного тока – шпильки М6, момент затяжки 6 Н*м; соблюдайте полярность.
Штекер DRIVE-CLiQ – кабель в комплекте; энкодер определяется автоматически.
Безопасность проводов – в комплект входит перемычка STO; удалите для схемы SIL.
Комиссия – Мастер запуска привода, выбор двигателя, автонастройка за < 2 мин.
